Swing VS19

Beschrijving

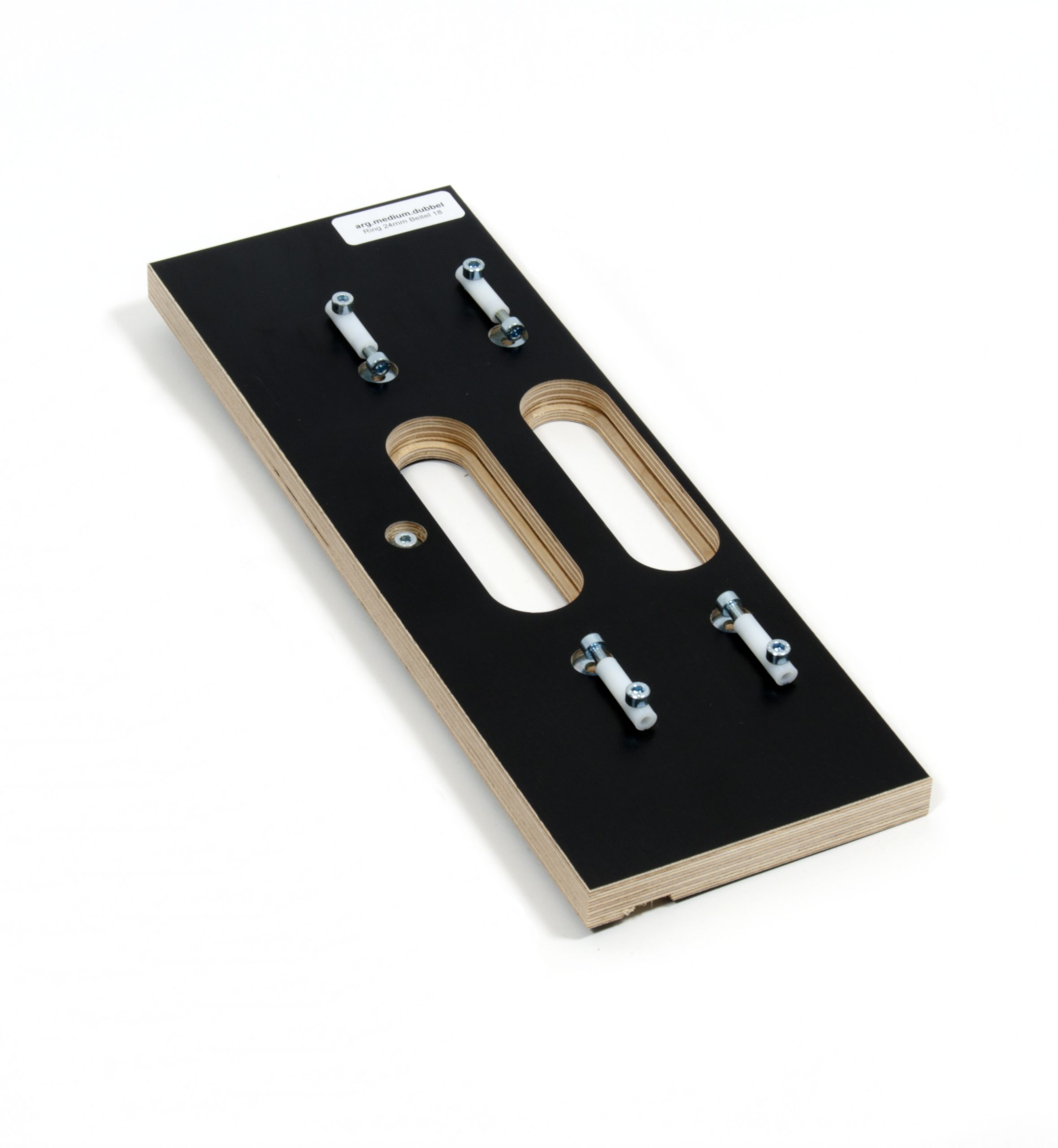

Een freesmal waarmee u eenvoudig verdekte scharnieren Swing VS19 kunt infrezen op zowel de deur als in het kozijn. De verdekte scharniermallen zijn standaard gemaakt op deurdikte 40 mm. Afhankelijk van het type scharnier heb je enige marge. Op deze mallen zijn zoolbegrenzers gemonteerd, die ervoor zorgen dat je met dezelfde mal ook de dieper liggende kleinere kom kunt frezen. Door het inbusboutje in de begrenzer, kun je deze afstellen op de zool van je bovenfrees.

De freesmallen voor Swing VS19 zijn alleen in een dubbele uitvoering te verkrijgen. Dit vanwege de grote afmeting van het scharnier. Op de freesmallen voor dit type zijn aluminium kadervullingen gemonteerd. Dit is een aluminium vulling van 5 mm die je kunt bevestigen aan de mal. Dit zorgt ervoor dat je 5 mm meer achterhout creëert, zodat als er een rubber kader in het kozijn zit, je ruimte reserveert voor het kader. Je haalt voor het frezen namelijk het kader uit de sponning en plaatst het na het frezen weer terug. Door de kadervulling te gebruiken tijdens het frezen, zitten de scharnieren op de juiste plek gefreesd, zodat de deur goed tegen het rubber kader sluit.

Als je een sponning treft zonder kader, kun je de kadervullingen van de mal afhalen en zonder gebruiken.
